SY-98012超短波多通道ZC测向系统

简短描述:

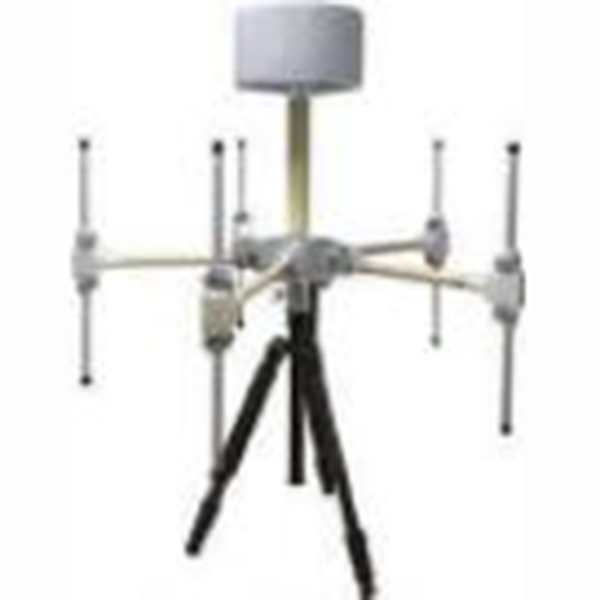

超短波多通道ZC测向系统是一款专门针对陆军/战支等部门而研制的一款可快速拆卸安装便于携带的监测、测向装备。该装备采用软件无线电平台+多规格信号处理架构，具有体积小、功耗低、并行处理能力强、功能集成度高等特点，可完成30MHz-3GHz频段范围内无线信号的监测、 ITU测量、载波自动检测、信号检测识别、异常信号告警和多路并行KS等信号分析与处理功能。采用多通道相关干涉仪测向体制，具有较强的抗干扰能力，适应于单兵携行、车载等应用场景。测向天线阵重量轻、尺寸小，可快速拆卸、安装。

联系我们

产品细节

产品标签

SY-98012主要技术指标

类型

技术指标

工作类型天线阵元类型及个数

最大瞬时监测带宽

宽带瞬时测向带宽

测向准确度

扫描速度

天线阵工作时尺寸

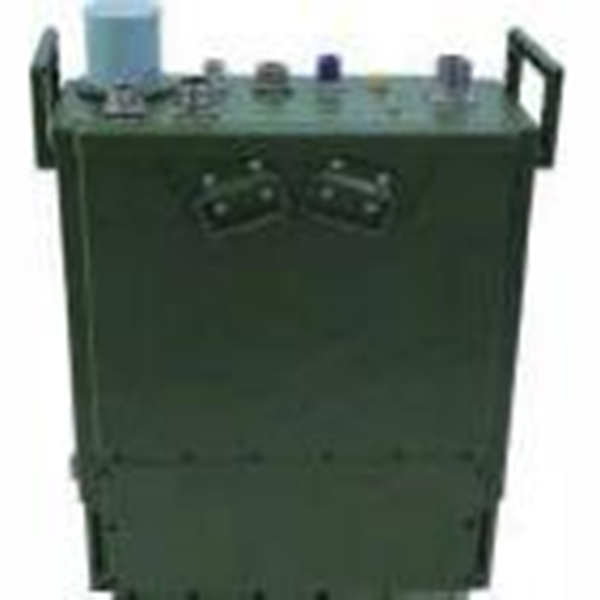

测向机尺寸

被动式(ZC、测向)低端、高端各5各偶极子

180MHz

200/500KHz/1/2/5/10/20/60MHz

频段100~3000MHz时≤2度(RMS)

频段30~100MHz时≤5度(RMS)

≥30GHz/S (频率分辨率6.25KHz)

形态： 430 x 380 x 53mm

产品功能

具有指定频段内频谱监测展示、自动载波检测等功能
具有特定信号处理功能(常规超短波信号、数据链等)
具备载波检测、背景谱检测、电平门限检测等工作模式
具备空间电磁环境统计分析功能，可根据要求制定自动监测模板，自动判决监测频段内的异常频谱
具有宽带、窄带测向功能，可在宽带测向的同时进行窄带测向，支持宽窄带独立的测向模式
支持多种测向预处理统计功能
具有频谱图、向频图、瀑布图、极坐标图、统计直方图显示方式
具有常规、短时信号、跳频信号检测功能
具有示向信息记录功能，可实现追溯测向
具有重点频率监视与报警功能
具有背景门限收集、比对、报警功能
支持第三方提测功能，满足组网测向需求
具备AM、FM、CW、USB、LSB解调监听功能
具有利用BD/GPS进行定位、授时功能，具有电子罗盘功能，可自动快速校北
