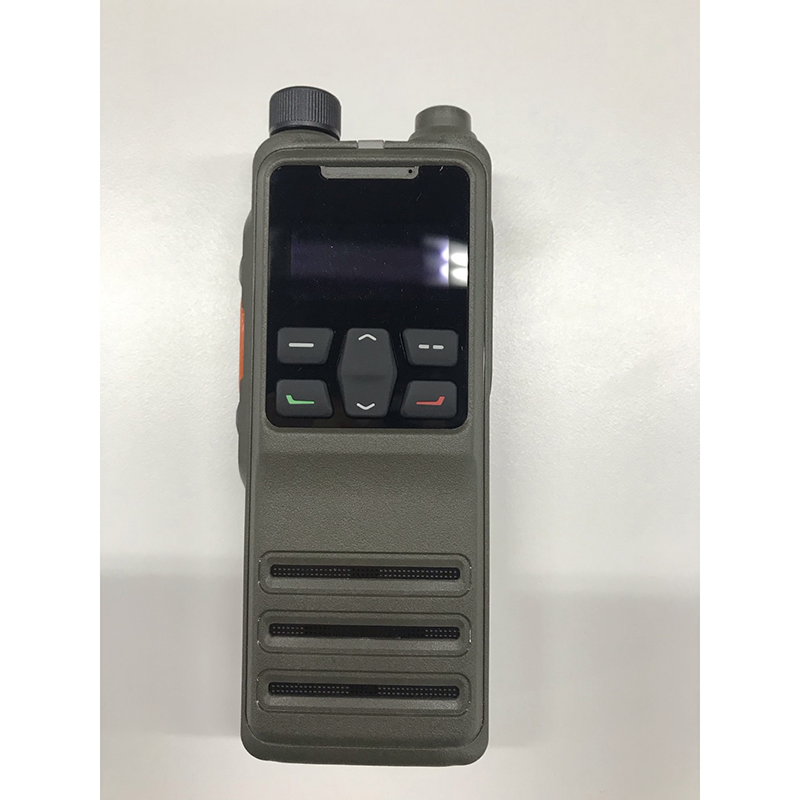

SY-98001自组网跳频数字语音通话终端
简介
- 支持GPS/BD定位功能（内置陶瓷天线）。
- 具有10M以太网接口。
- 数传功能：数传速率支持2.4kbps、4.8kbps、9.6kbps、19.2kbps、38.4kbps。
- 救生频点切换：121.5MHz和243MHz。
- 自检功能：支持开机自检，驻波保护，天线开短路保护，过热保护，反极性保护。
- 支持AES 256加密。
- 支持硬件加密，预留加密接口。
- 支持适配头戴挂耳式耳机，网口线等多种配件。
一般特性
频率范围：108MHz～174MHz、225MHz~400MHz
信道间隔：25kHz
预置信道：100个（16档信道旋钮可调）
天线：阻抗50Ω
FM频偏：6kHz±0.5kHz
AM调制度：≥80% 不过调
调制限制：FM≤12kHz AM≤100%
调制方式：FM、AM、GMSK、CPM
颜色：军绿色
尺寸（高x宽x厚）：137.0mm x 55.0mm x 32.5mm（含2400mAh电池）
重量：≤0.35kg（含2400mAh电池，不含天线）。
电压：额定电压7.4V，直流电压范围：6.4V～8.7V。
工作时间（发射:接收:待机 = 1:1:8）：≥ 7小时（2400mAh）
收发转换时间：≤100ms
音频输出功率：喇叭≥2w 阻抗16Ω；耳机≥100mw 阻抗600Ω
发射特性
调频输出功率：低功率0.5W±1db、中功率2W±1db、高功率3W±1db
调幅载波功率：1.5W±1db
频率误差：≤ ±0.5ppm
失真度：80%，或者频偏为6kHz时，调制失真度不大于10%
调制度：音频输入信号5mv时，AM调制度≥80%不过调，FM频偏6kHz±0.5kHz
导频频率：150Hz±2Hz
发射信噪比：≥40dB
发射杂散：≥57dB
谐波抑制：≥50dB
音频响应：300Hz～3.5kHz范围内，不超过+1dB～-3dB
发射电流：≤1.8A
接收特性
FM灵敏度：≤-122dBm（SINAD=12dB）
AM灵敏度：≤-108dBm（SINAD=10dB）
数字灵敏度：≤-133dBm
静噪回滞：2dB ～ 6dB
双信号选择性：
- ±50kHz ＞30 db
- ±100kHz ＞50 db
- ±1MHz ＞80 db
- ±5MHz ＞90 db
中频抑制比：≥92dB
像频抑制比：≥80dB
接收音频响应：300Hz ～ 3.5kHz范围内，不超过+1dB～-3dB
音频失真：≤5%
待机功耗：≤0.18A
动态范围: 从灵敏度到+7dBm，音频输出变化不大于3dB
中继组网性能指标
中继节点数：≤30
中继跳数：6跳
初始建网时间：2分钟
环境适应性
工作温度：-40℃ ～ +65℃
存储温度：-45℃ ～ +85℃
防水：2m，4小时
冲击、振动、淋雨、湿热、砂尘：满足MIL-STD-810G
EMI满足MIL-STD-461F
高原性能：满足海拔4500m工作
标配附件
电池：2400mAh
电源适配器：AC/DC 12V 1A
智能充电座：DC 12V 1A
主天线：
- 频率：108 MHz ～ 400MHz
- 方向：全向
- 尺寸：40cm钢尺
电池背夹：军绿色
选配附件
数传、注钥、升级网口线缆
单兵单边耳挂式耳机
携具胸包
V段全向天线：频率108MHz ～ 136MHz
V段全向天线：频率136MHz ～ 174MHz
U段全向天线：频率225MHz ～ 400MHz
* 技术指标以最新相关技术文件为准，如有更改，恕不另行通知。
* 具体配置以订货合同为准。
